기계적 씰 예비 부품

기계적 씰 및 예비 부품의 주요 기술 사양 및 매개변수

엔지니어 및 유지 관리 전문가의 경우 올바른 선택기계적 씰 예비 부품정밀과학이다. 호환성, 수명 및 최적의 씰 성능을 보장하려면 작동 매개변수에 대한 깊은 이해가 필요합니다. 다음은 평가해야 하는 중요한 기술 사양입니다.

주요 재료 사양

재료 선택은 공정 매체, 온도 및 압력에 대한 씰의 저항에 직접적인 영향을 미칩니다. 주요 소재 그룹은 다음과 같습니다.

• 얼굴 재료:
  • 탄소 흑연: 우수한 자기 윤활성, 우수한 내화학성. 일반적인 등급에는 EK-2800, 2190이 포함됩니다.
  • 실리콘 카바이드(SiC): 우수한 경도, 탁월한 열 전도성, 뛰어난 내화학성을 자랑합니다. 소결 알파 SiC 및 반응 결합 SiC로 제공됩니다.
  • 텅스텐 카바이드(WC): 매우 단단하고 내마모성이 뛰어나 일반적으로 슬러리 응용 분야에 사용됩니다. 흔히 산화크롬(WC/Cr)으로 코팅됩니다.
  • 알루미나 세라믹(Al₂O₃): 경도가 높고 내마모성이 우수하며 많은 표준 서비스에 비용 효율적입니다.
• 탄성중합체 보조 씰(O-링, 개스킷):
  • 니트릴(NBR/Buna-N): 최대 100°C까지 오일, 물, 석유 기반 유체에 적합합니다.
  • 플루오로엘라스토머(FKM/Viton®): 뛰어난 내화학성과 고온 저항성(최대 200°C+).
  • EPDM(에틸렌 프로필렌 디엔 단량체): 증기, 온수 및 극성 화학물질에 탁월합니다. 탄화수소에는 좋지 않습니다.

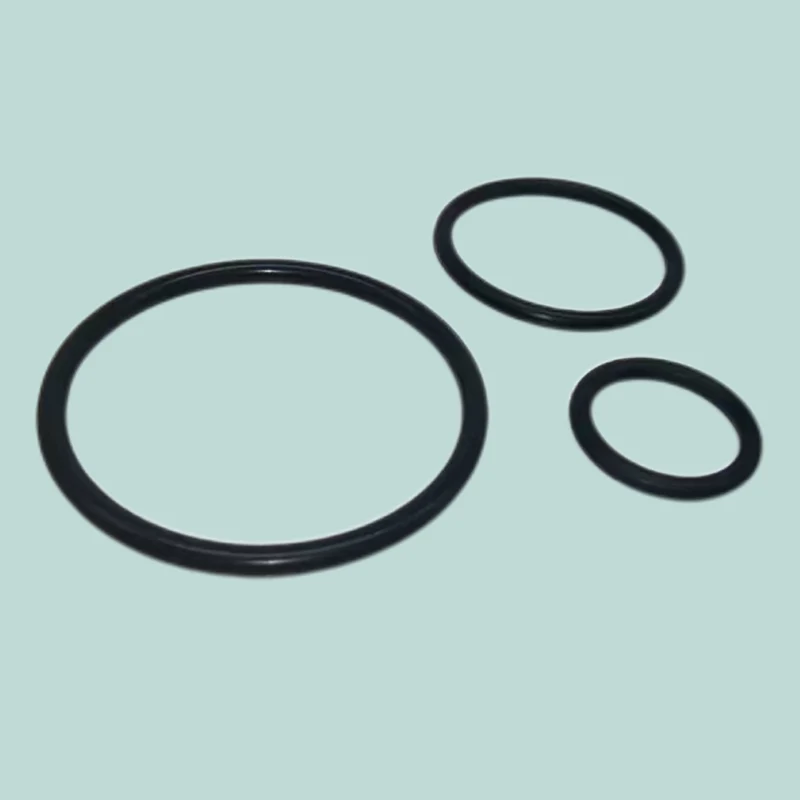

  • 과불화탄성중합체(FFKM/Kalrez®, Chemraz®): 가혹한 환경에서도 보편적인 내화학성에 가깝습니다.
• 금속 부품(하우징, 스프링):
  • 스테인레스 스틸 316: 내식성이 우수한 표준입니다.
  • 합금 C276(하스텔로이): 부식성이 높은 환경(예: 염화물, 황산)용.
  • 듀플렉스 스테인레스강: 고강도 및 염화물 응력 부식 균열 저항이 필요한 용도에 적합합니다.

기계적 씰 예비 부품에 대한 종합 FAQ

일반 선택 및 식별

필요한 메카니컬 씰 예비 부품을 어떻게 정확하게 식별합니까?

항상 씰의 금속 태그나 장비 설명서에 있는 OEM(Original Equipment Manufacturer) 부품 번호로 시작하십시오. 사용할 수 없는 경우 샤프트 직경, 보어 직경, 씰 표면 폭, 전체 길이 및 스프링 구성 등 정확한 측정값을 제공하십시오. 오래된 봉인의 여러 각도에서 찍은 선명한 사진은 매우 중요합니다. 검증을 위해서는 공정 유체, 온도 및 압력도 필수입니다.

다른 제조업체의 씰 표면을 혼합할 수 있습니까?

강력히 권장하지 않습니다. 씰 표면은 필요한 평탄도와 표면 마감을 달성하기 위해 일치하는 쌍으로 겹쳐집니다. 서로 다른 배치 또는 제조업체의 면이 일치하지 않으면 누출, 과도한 열 발생 및 열악한 결합 특성으로 인한 조기 고장이 발생할 수 있습니다.

예비 씰 부품을 선택할 때 가장 중요한 요소는 무엇입니까?

공정 유체와의 재료 호환성이 가장 중요합니다. 잘못된 엘라스토머 또는 표면 재료는 급속도로 성능이 저하되어 즉각적이고 치명적인 밀봉 실패를 초래합니다. 항상 내화학성 차트를 참조하고, 의심스러운 경우 실리콘 카바이드 및 FFKM과 같이 화학적으로 더 불활성인 재료를 선택하십시오.

재료 및 성능

반응결합 탄화규소와 소결 탄화규소의 차이점은 무엇입니까?

반응 결합 SiC(SiSiC)는 매트릭스에 유리 실리콘을 함유하고 있어 내부식성이 우수하지만 온도 성능이 약간 낮으며(~1400°C) 강한 부식제와 불화수소산의 공격을 받을 수 있습니다. SSiC(Sintered Alpha SiC)는 더 순수한 실리콘이 없으며 더 넓은 pH 범위와 더 높은 온도 한계(~1650°C)에 걸쳐 우수한 내화학성을 제공하므로 가혹한 서비스를 위한 프리미엄 선택입니다.

스프링 장착 설계 대신 금속 벨로우즈 씰을 선택해야 하는 경우는 언제입니까?

금속 벨로우즈 씰은 동적 엘라스토머(샤프트에서 미끄러지는 O-링)가 필요하지 않으므로 엘라스토머 한계를 넘는 고온 응용 분야 또는 스프링 어셈블리를 막힐 수 있는 결정화 또는 중합 유체에 이상적입니다. 이는 경질 탄화수소 서비스, 온수 및 많은 정유소 응용 분야에서 선호되는 경우가 많습니다.

내 O-링이 부풀어오르고 빠르게 성능이 저하됩니다. 이것은 무엇을 의미합니까?

이는 화학적 비호환성의 분명한 신호입니다. 엘라스토머는 공정 유체를 흡수하거나 반응합니다. 매우 공격적인 화학물질의 경우 NBR에서 FKM으로 이동하거나 FKM에서 FFKM으로 이동하는 등 더 나은 저항성을 갖춘 엘라스토머로 업그레이드해야 합니다. 유체의 정확한 구성과 온도를 검토하십시오.

기술 및 규정 준수

"균형"과 "불균형" 씰 디자인은 무엇을 의미합니까?

이는 씰 표면에 작용하는 유압력을 나타냅니다. 에언밸런스 씰, 전체 프로세스 압력은 면을 닫는 역할을 하며, 이로 인해 더 높은 압력에서 과도한 열과 마모가 발생할 수 있습니다. 에이밸런스드 씰유압 폐쇄력을 줄이기 위해 슬리브 또는 씰 헤드에 계단을 통합합니다(유압 균형 비율 <1). 이를 통해 훨씬 더 높은 압력에서 작동이 가능하고 열 발생이 줄어들며 수명이 향상됩니다. 균형 잡힌 설계는 200-300psi 이상의 압력에 대한 표준입니다.

API 682는 무엇이며, 예비 부품에 왜 중요한가요?

API 682는 탄화수소 및 화학 산업의 원심 펌프와 회전 펌프의 샤프트 씰링 시스템에 대해 American Petroleum Institute에서 발표한 엄격한 표준입니다. 이는 씰 설계, 테스트, 재료 및 배관 계획에 대한 요구 사항을 나타냅니다. API 682 호환 예비 부품을 사용하면 중요한 서비스 장비에 대한 입증된 신뢰성, 안전성 및 상호 교환성이 보장되어 위험과 계획되지 않은 가동 중지 시간이 줄어듭니다.

씰 표면 랩핑 사양(예: "3개의 헬륨 광 밴드 플랫")을 어떻게 해석합니까?

이는 씰링 면의 평탄도를 지정합니다. 하나의 헬륨 광 밴드는 0.0000116인치(0.294마이크로미터)의 편차를 나타냅니다. "3개의 밝은 띠가 편평함"은 면이 0.0000348인치 내에서 편평함을 의미합니다. 평평한 면(1-2개의 밝은 밴드)은 특히 저압 또는 휘발성 유체에 대해 더 나은 밀봉을 제공하는 반면, 3개의 밝은 밴드는 일반 서비스에 대한 일반적이고 견고한 표준입니다.
